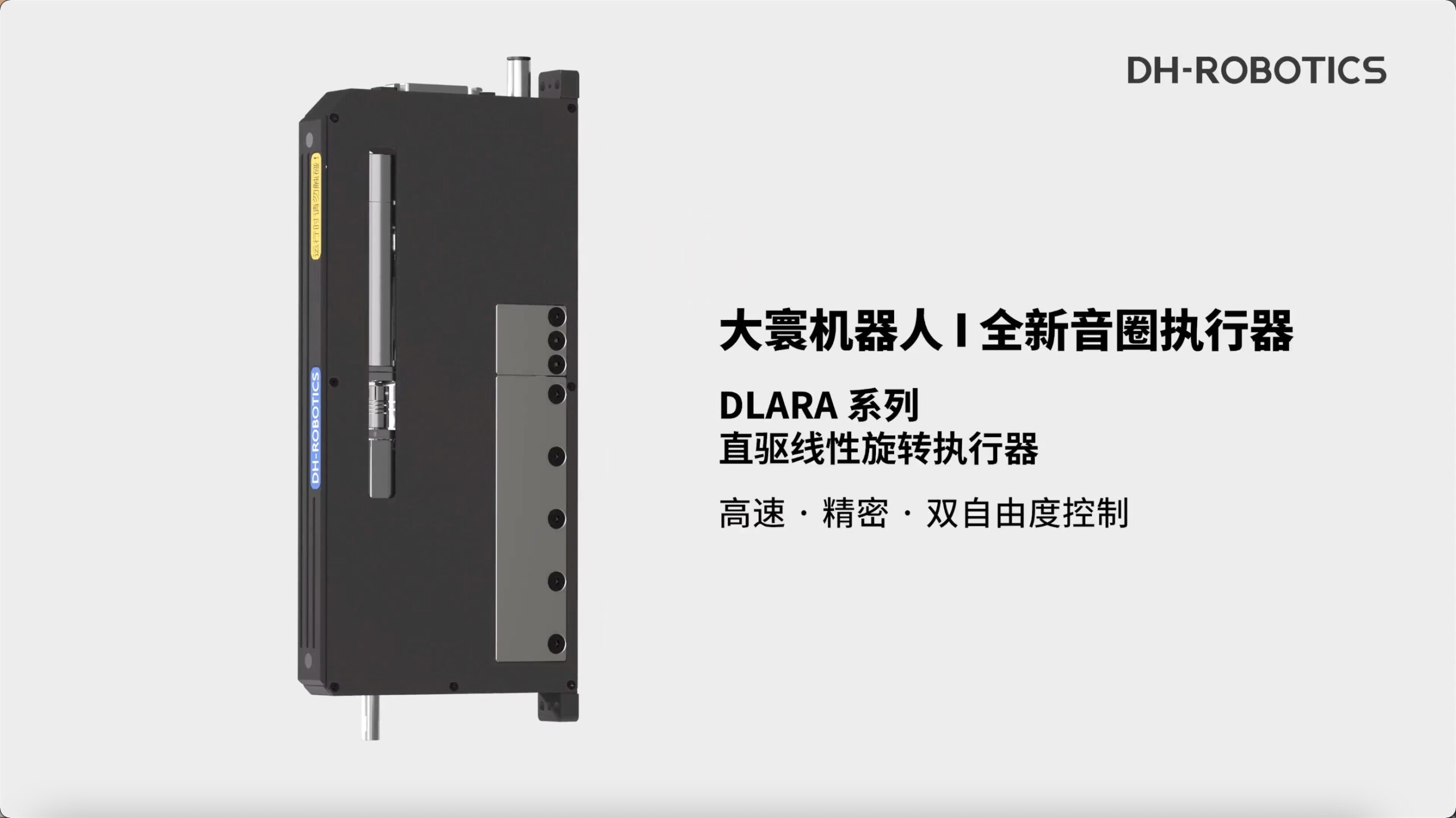

大寰機器人推出的DLARA系列直驅線性旋轉執行器，產品設計緊湊輕薄，采用中空軸設計，其特有的Z軸直線+旋轉運動，在高速運動的同時配合軟著陸功能，實現柔性取放，可適應更豐富的工業場景，如半導體、3C電子、醫療、包裝等自動化行業的快速取放、組裝、測試、定位、糾偏等應用。
聯系我們
.png){kind=icon}
在高速運動時提供精準的 Z 軸直線以及旋轉動作，速度、推力以及位置參數可調，可實現高頻高精度要求的復雜動作。
產品緊湊輕薄，采用中空軸設計支持取放任務。智能軟著陸功能憑借精密力控保護所取放工件。Z 軸內置彈簧，避免軸在垂直運行中斷電掉下。
產品采用光電編碼器，行程分辨率高達 0.5μm，旋轉位置分辨率 0.00275°，優質導軌及相關元件，使用壽命上億次，穩定耐用。
| DLARA-16-25 (光編/磁編/) | DLAR-16-40 (光編/磁編/) | DLARA-20-25 (光編/磁編/) | DLARA-20-40 (光編/磁編/) | DLARA-20-60 (光編/磁編/) | DLARA-25-25 (光編/磁編/) | DLAR-25-50 (光編/磁編/) | DLARA-35-50 (光編/磁編/) | |
|---|---|---|---|---|---|---|---|---|
| 峰值推力 | 15 N | 15 N | 24 N | 24 N | 24 N | 27.5 N | 27.5 N | 64 N |
| 持續推力 | 6 N | 6 N | 8 N | 8 N | 8 N | 10 N | 10 N | 19 N |
| 總行程 | 25 mm | 40 mm | 25 mm | 40 mm | 60 mm | 25 mm | 50 mm | 50 mm |
| 力控精度 | 50g~200g：±10g 200g~400g：±5% | 50g~200g：±10g 200g~400g：±5% | 50g~200g：±10g 200g~600g：±5% | 50g~200g：±10g 200g~600g：±5% | 50g~200g：±10g 200g~600g：±5% | 50g~200g：±10g 200g~800g：±5% | 50g~200g：±10g 200g~800g：±5% | 50g~200g：±10g 200g~1200g：±5% |
| 力常數 | 6.7 N/Arms | 6.7 N/Arms | 8.9 N/Arms | 8.9 N/Arms | 8.9 N/Arms | 8.3 N/Arms | 8.3 N/Arms | 14.6 N/Arms |
| 最大扭矩 | 0.056 N.m | 0.056 N.m | 0.056 N.m | 0.056 N.m | 0.056 N.m | 0.042 N.m | 0.042 N.m | 0.14 N.m |
| 額定扭矩 | 0.014 N.m | 0.014 N.m | 0.018 N.m | 0.018 N.m | 0.018 N.m | 0.02 N.m | 0.02 N.m | 0.035 N.m |
| 最大轉速 | 2000 RPM | |||||||
| 直線編碼器分辨率 | 0.5μm (光編) 1 μm (磁編) |
|||||||
| 直線重復定位精度 | ±2 μm (光編) ±5 μm (磁編) |
|||||||
| 旋轉編碼器分辨率 | 0.00275°(光編) 0.005°(磁編) |
|||||||
| 旋轉重復定位精度 | ±0.02° (光編) ±0.1° (磁編) |
|||||||
| 整體重量 | 700 g | 770 g | 935 g | 935 g | 1140 g | 1115 g | 1265 g | 2370 g |
| 動子質量 | 200 g | 203 g | 230 g | 233 g | 237 g | 265 g | 275 g | 530 g |
| 尺寸 | 185 mm x 98 mm x 16 mm | 195 mm x 90 mm x 16.8 mm | 185 mm x 110 mm x 20 mm | 200 mm x 110 mm x 20 mm | 225 mm x 110 mm x 20 mm | 185 mm x 122 mm x 25 mm | 210 mm x 122 mm x 25 mm | 250 mm x 138 mm x 35 mm |
| 工作電壓 | 24 V DC ±10% | |||||||
| 持續電流 | （直線）0.9 Arms （旋轉）0.6 Arms | （直線）0.9 Arms （旋轉）0.6 Arms | （直線）0.9 Arms （旋轉）0.6 Arms | （直線）0.9 Arms （旋轉）0.6 Arms | （直線）0.9 Arms （旋轉）0.6 Arms | （直線）0.9 Arms （旋轉）1.2 Arms | （直線）1.2 Arms （旋轉）0.9 Arms | （直線）1.3 Arms （旋轉）1.3 Arms |
| 峰值電流 | （直線）2.25 Arms （旋轉）1.8 Arms | （直線）2.25 Arms （旋轉）1.8 Arms | （直線）2.7 Arms （旋轉）1.8 Arms | （直線）2.7 Arms （旋轉）1.8 Arms | （直線）2.7 Arms （旋轉）1.8 Arms | （直線）3.3 Arms （旋轉）2 Arms | （直線）3.3 Arms （旋轉）2 Arms | （直線）4.2 Arms （旋轉）3.5 Arms |
| 建議負載 | 100g 以內 | 100g 以內 | 100g 以內 | 100g 以內 | 100g 以內 | 150g 以內 | 150g 以內 | 300g 以內 |
| 建議負載慣量 | 10 g.cm2 | 10 g.cm2 | 10 g.cm2 | 10 g.cm2 | 10 g.cm2 | 20 g.cm2 | 20 g.cm2 | 50 g.cm2 |
| 氣壓推薦使用范圍 | -0.1 Mpa ~ +0.2 Mpa | |||||||
| 防護等級 | IP 40 | |||||||
| 推薦工作環境 | 0~40°C，85% RH 以下 | |||||||
| 符合國際標準 | CE，F(xiàn)CC，RoHS | |||||||
